BLPS型折弯机保护装置

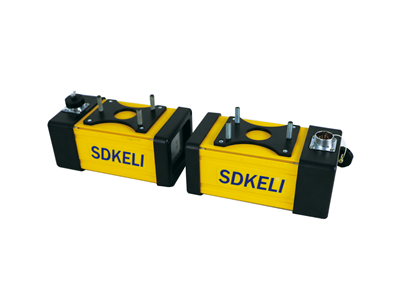

产品介绍：BLPS型折弯机保护装置是针对液压折弯机人身安全保护而设计开发的一款安全四级光电保护装置。它采用的动态检测技术通过了TÜV功能安全四级评估，并获得了国家发明专利。该产品通过了EMC和LVD认证，达到了同类产品的先进技术水平。BLPS型折弯机保护装置在折弯机上模模尖附件装置保护区域，它为操作者在接近上模模尖区域的手臂和手指提供有效的安全保护。它兼顾了操作者的安全和机器的生产效率，是目前最有效的一个解决方案。BLPS系列折弯机保护装置传感器分为C型和D型，C型传感器整机体积小，适用于安装空间紧凑的场景，D型传感器具有较强的抗振性能，安装对光简单快捷。
分享到：产品特点
BLPS型折弯机保护装置传感器可以单独配合折弯机系统使用。每个检测单元提供两路独立的安全输出，输出形式为PNP，通光时为ON状态，输出高电平；遮光时为OFF状态，输出低电平。遮光物体撤除后，OSSD自动进入ON状态，3路接收单元对应6路OSSD输出
传感器根据折弯机系统的不同，可选择配置不同的控制器，实现不同的应用功能
1、一类激光产品，对人眼安全，可检测到4mm的物体，并允许振动偏差2、在折弯机上模模尖附近形成保护区域，并与上模模尖随动，实现实时监控
3、提供完善的功能设计，多种操作模式：“正常模式”、“折盒模式”和“抑制模式”，满足加工不同形状零件的安全保护要求
4、可配置独立的控制器系统，对自身无程序编辑能力的折弯机同样适用
5、BLPS折弯机保护装置抗电磁干扰、光干扰能力强
6、冗余设计，双路输出，安全可靠

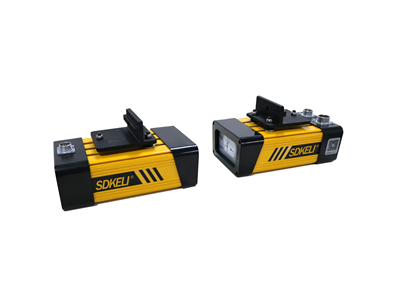

7、D型折弯机保护装置EMC和抗振性能提升，接线简化，提供便携式磁吸对光辅助装置，对光更轻松
产品组成
由发射器、接收器、控制器、传输线、信号线、和电源线组成典型布线图
 |

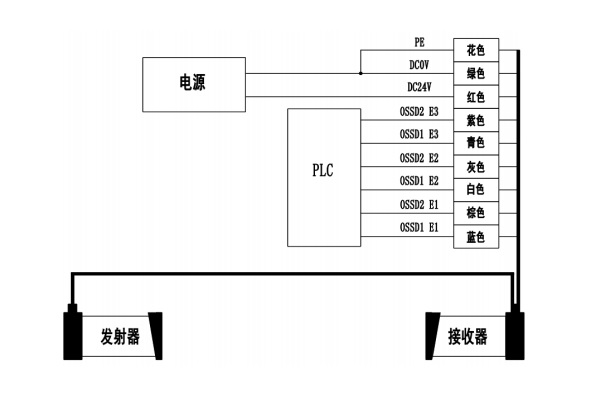

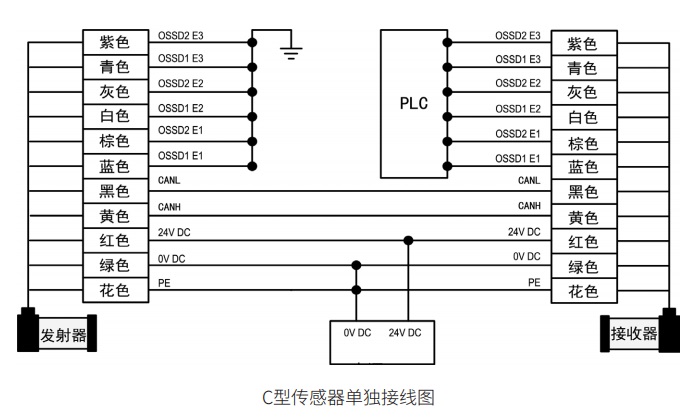

| C型传感器单独接线图 |
 |
| D型传感器单独接线图 |
| C型传感器技术参数 | ||
|---|---|---|
| 安全等级 | Type4(IEC61496);PLe(ISO13849) | |
| 执行标准 | 2006/42/EC(机械安全指令)；2004/108/EC(EMC指令)；IEC61496-1；IEC61496-2；ISO13849-1 | |
| 光学特性 | ||
| 检测光源 | 一类激光，波长635nm | |
| 检测距离 | 0~20m | |
| 有效孔径角 | ≤1.5mrad | |
| 环境特性 | ||
| 环境温度 | 工作 | -10℃~55℃（无结霜及凝雾） |
| 存储 | -40℃~70℃ | |
| 环境湿度 | 工作 | 35％RH~85％RH |
| 存储 | 35％RH~95％RH | |
| 抗光干扰 | 白炽光源 | 3000Lux |
| 荧光光源 | 3000Lux | |
| 太阳光源 | 10000Lux | |
| EMC | EMS | 符合GB/T19436-1和GB4584-2007中对四级安全光幕的要求 |
| EMI | 符合EN61326-1和EN55011中对工业现场的电磁辐射要求 | |
| 抗振能力 | 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次 | |
| 抗冲击能力 | 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次 | |
| 防护等级 | IP65 | |
| 外形尺寸 | 170×92×90mm | |
| 电气特性 | ||
| 电源电压 | 24VDC±20%（纹波±5%） | |
| 功耗 | ≤3.5W | |
| 消耗电流 | 发射器 | ≤50mA |
| 接受器 | ≤100mA（无负载） | |
| 响应时间 | ≤20ms | |
| 安全输出（OSSD） | PNP输出，每束检测光输出两路控制信号;ON状态时，lout≤200mA,Vout≥Vcc-2V;OFF状态时，lout≤1mA,Vout≤2V | |
| D型传感器技术参数 | ||
|---|---|---|
| 安全等级 | Type4(IEC61496);PLe(ISO13849) | |
| 执行标准 | 2006/42/EC(机械安全指令)；2004/108/EC(EMC指令)；IEC61496-1；IEC61496-2；ISO13849-1 | |
| 光学特性 | ||
| 检测光源 | 一类激光，波长635nm | |
| 检测距离 | 0~20m | |
| 有效孔径角 | ≤1.5mrad | |
| 环境特性 | ||
| 环境温度 | 工作 | -10℃~55℃（无结霜及凝雾） |
| 存储 | -40℃~70℃ | |
| 环境湿度 | 工作 | 35％RH~85％RH |
| 存储 | 35％RH~95％RH | |
| 同源光干扰 | 相同设计的发射元件的干扰光，不会导致BLPS产生危险失败 | |
| 抗振能力 | 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次 | |
| 抗冲击能力 | 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次 | |
| 防护等级 | IP65 | |
| 外形尺寸 | 202×120×110mm | |
| 电气特性 | ||
| 电源电压 | 24VDC±20%（纹波±5%） | |
| 功耗 | ≤3.5W | |
| 消耗电流 | 发射器 | ≤50mA |
| 接受器 | ≤100mA（无负载） | |
| 响应时间 | ≤20ms（整机包含控制器） | |
| 安全输出（OSSD） | PNP输出，每束检测光输出两路控制信号;ON状态时，lout≤200mA,Vout≥Vcc-2V;OFF状态时，lout≤1mA,Vout≤2V;保护区域通光时处于ON状态，遮光时处于OFF状态 | |
| 防止相互干扰功能 | 回避光干扰算法 | |

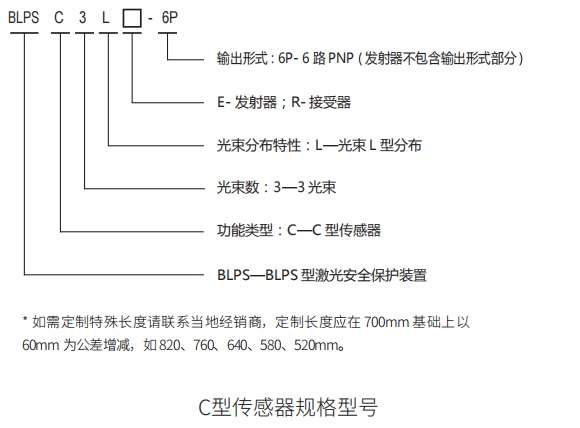

整机规格型号
 |
 |
 |

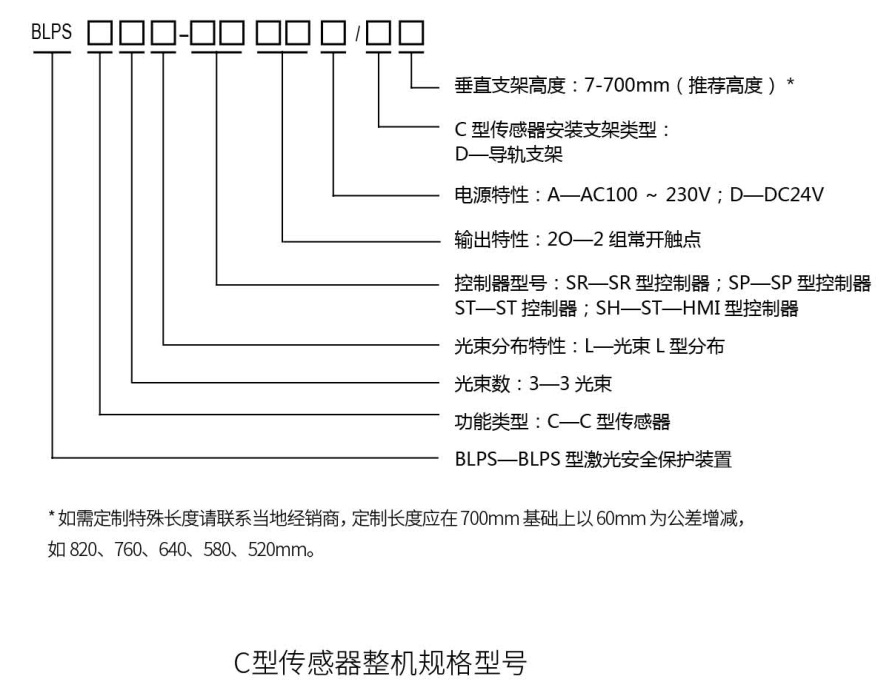

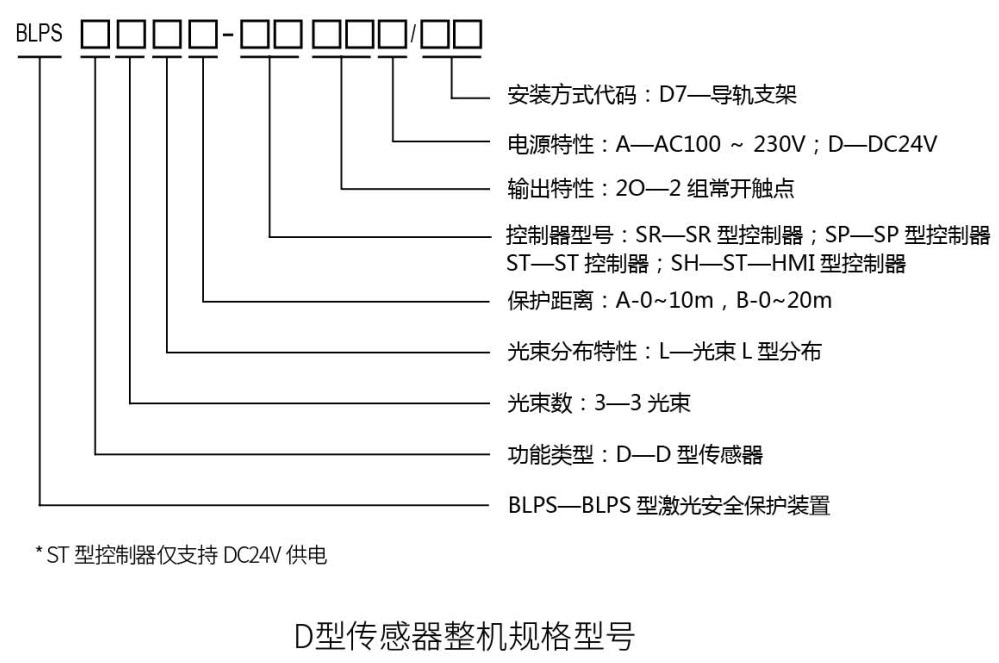

| D型传感器整机规格型号 |
 |

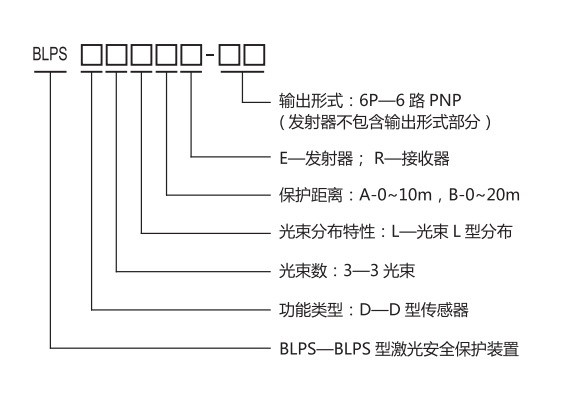

| D型传感器规格型号 |
 |
 |

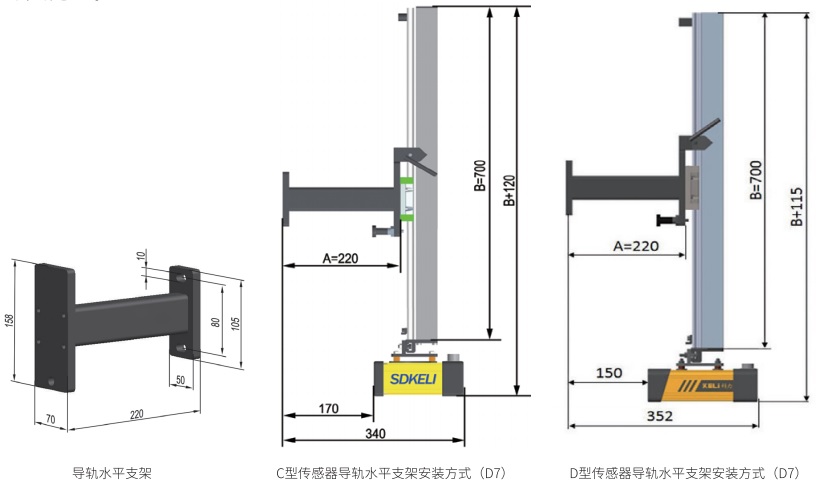

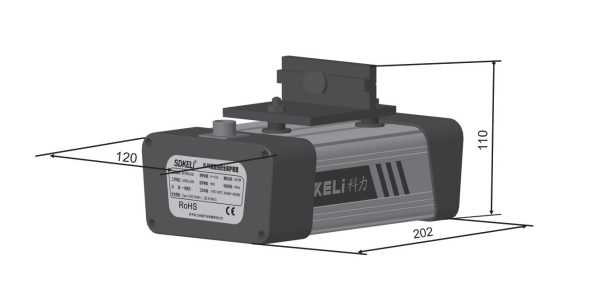

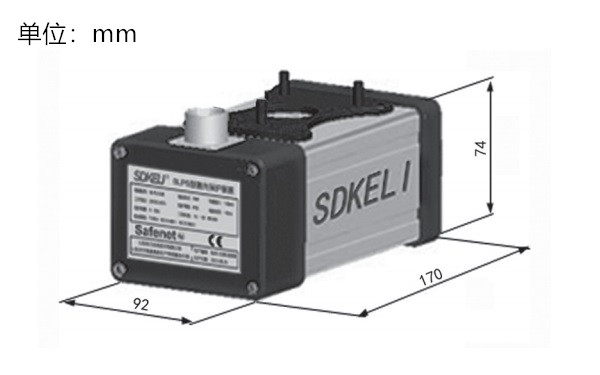

| C型传感器外观尺寸 | D型传感器外观尺寸 |
 |
