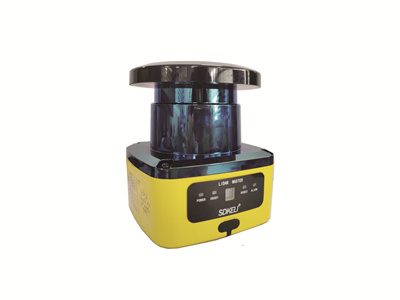

KLM型安全激光雷达
产品介绍：KLM型安全激光雷达是电敏防护设备（ESPE），基于脉冲激光测距原理，通过旋转扫描实现角度276°、半径8m＠1.8％反射率物体的二维区域防护。可提供功能安全输出和测量数据输出，同时满足用户安全避障和测量需求。
分享到：产品特点
1、SIL 2、PL d、Type3，TüV莱茵权威认证，符合标准IEC 61508、ISO 13849和IEC614962、测量精度不受目标反射率变化影响，任意复杂应用场景下及多台雷达间具有稳定一致的测量结果
3、支持静态动态输入自由变换和64个保护区设置，可随意组合适应复杂多变的应用场景
4、光学窗口采用创新结构设计，实现超强耐脏污性能，大幅减少用户维保次数，同时具备脏污检测报警功能，用户使用安全省心
工作模式
通过上位机软件，可将雷达的检测区设置为PAA模式（保护区＋告警1＋告警区2）或PP模式（保护区1＋保护区2），以满足不同形式的防护需求。PAA或PP模式下，KLM分别可以最多设置64个不同形状的区域组。用户可根据需求将不同的区域组分配到不同的【监控事例】中，并为其配置实现该区域组防护的条件，在该条件得到满足的情况下，自动切换到对应的区域组。
实现区域组切换的条件包括静态控制输入、动态控制输入和轮廓识别输入三种。三种条件可单独或组合配置，作为一个区域组被激活的条件。
 |
 |
|
安全等级参数
|
||||
|---|---|---|---|---|
|
类型
|
Type 3 (IEC 61496)
|
|||
|
安全完整性等级
|
SIL 2 (IEC 61508)
|
|||
|
类别
|
Cat. 3 (ISO 13849-1)
|
|||
|
性能等级
|
PL d (ISO 13849-1)
|
|||
|
PFHD（平均每小时危险失效率）
|
1.67× 10^(-8)
|
|||
|
发生故障时的安全状态
|
至少一个 OSSD 处于 OFF 状态
|
|||
|
探测参数
|
||||
|
激光光源
|
波长 905nm，一类激光产品
|
|||
|
扫描角度范围
|
276° (–48°～228°)
|
|||
|
最大保护半径
|
8m@1.8％反射率
|
|||
| 测量精度 | ±20mm | |||
|
角度分辨率
|
0.12°
|
|||
|
扫描周期
|
40ms
|
|||
|
多重采样
|
2~16
|
|||
|
响应时间
|
默认值 100 ms（可配置）
|
|||
|
最小检测物体
|
70mm@保护区域最大半径处
|
|||
|
容差区（TZ）
|
65mm
|
|||
|
附加延伸距离 ZR
|
350mm（针对反射造成的测量误差）
|
|||
|
电气参数和接口
|
||||
|
工作电压
|
DC24V±20％
|
|||
|
功耗
|
＜10W（输出端无负载）
|
|||
|
安全输出(OSSD1)
|
PNP×2（ON 状态：最大 Iout ＝200mA，Vout≥Vcc-2V，OFF 状态：Iout ＜1mA，Vout ＜2V），过流保护，容性负载≤100nF。保护区域无物体时处于 ON 状态，有物体或故障时处于 OFF 状态
|
|||
|
输入接口
|
共 8 个，输入阻抗 3.3K 欧，可配置为静态输入或动态输入：
静态输入，输入高电平 24V（11V-28V），输入低电平 0V(<2V）。采样时间（消抖）45ms。
动态输入（编码器输入），输入高电平 24V（11V-28V），输入底电平 0V（<2V）。输入频
率<100KHz。编码器类型，双通道，90°相位差
|
|||
|
通用输入/输出接口
|
共 4 个，其中 General I/O 1 和 4 可配置为静态输入或告警输出，General I/O 2 和 3 可配置为静
态输入或 OSSD2 输出，或告警输出。
静态输入，输入阻抗 4.7K 欧，输入高电平 24V（11V-28V），输入低电平 0V(<2V）。采样
时间（消抖）10ms。
OSSD2 输出，和安全输出 OSSD1 相同。
告警输出，PNP（ON 状态：最大 Iout ＝200mA，Vout≥Vcc-2V，OFF 状态：Iout＜1mA，
Vout ＜2V），告警区域有物体时处于 OFF 状态
|
|||
|
负载和OSSD间允许的电缆电阻
|
≤ 4 Ω
|
|||
|
数据输出接口
|
以太网
|
|||
|
配置接口
|
microUSB/以太网
|
|||
|
上电启动时间
|
典型值 10s
|
|||
|
机械参数
|
||||
|

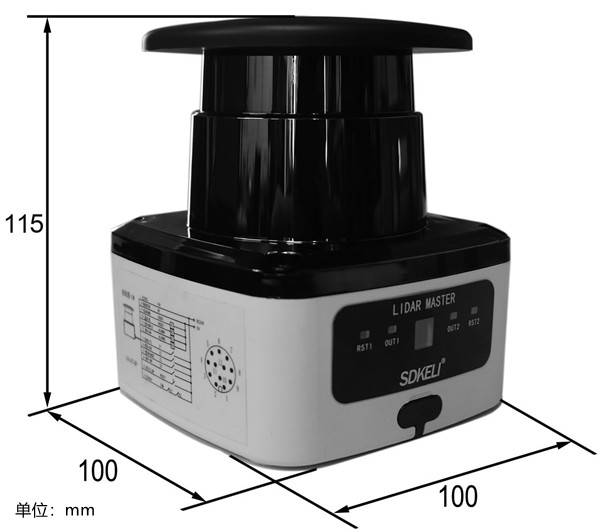

外形尺寸
|
100×100×115mm
|
|||
| 电缆长度 | ≤ 1m | |||
|
环境参数
|
||||
|
环境温度
|
工作：-30℃～50℃，存储：-30℃～70℃
|
|||
|
环境湿度
|
工作：35%～85%RH，存储：35%～95%RH
|
|||
|
抗光干扰
|
80000Lux* | |||
|
抗振动
|
频率：10～55Hz，1 倍频程/min，振幅：0.35 mm /1g，X、Y 和 Z 方向上振动 20 次
|
|||
|
频率：5～200Hz，振幅：1.5 mm /0.5g，X、Y 和 Z 方向上振动 10 次
|
||||
|
抗碰撞
|
加速度 10g，脉冲持续时间：16ms，X、Y 和 Z 方向上双向冲击各 1000 次
|
|||
|
加速度 5g，脉冲持续时间：11ms，X、Y 和 Z 方向上双向冲击各 3 次
|
||||
|
防护等级
|
IP65
|
|||
KLM型安全激光雷达规格型号
| 产品系列 | 检测半径 | 扫描角度 | 输出形式 | 安装方式 |
|---|---|---|---|---|
| KLM- | □□ | □□ | □□/ | □□ |
| 型号 | 检测半径 | 扫描角度 | 输出形式 | 安装方式 | ||
|---|---|---|---|---|---|---|
| KLM-0627PE | 6米1.8%反射率 | 276° | PNP+以太网 | KLM-SZ(水平安装）；KLM-CZ（垂直安装） | ||
| KLM-0627BP | 6米1.8%反射率 | 276° | PNP | |||
| KLM-0827PE | 8米1.8%反射率 | 276° | PNP+以太网 | |||
| KLM-0827BP | 8米1.8%反射率 | 276° | PNP | |||
 |
 |

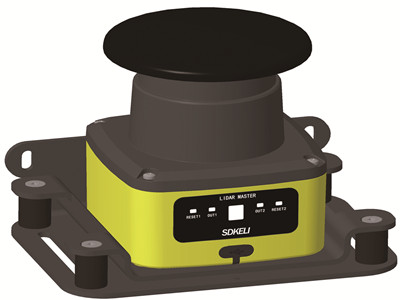

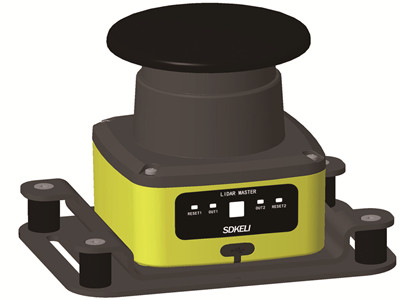

| KLM型激光雷达水平安装示意图 | KLM型激光雷达垂直安装示意图 |
